Gyazo(SS超便利に共有するサービス)をサーバレスで構築しますー

Posted on | Edited on | In

久しぶりに、ブログを更新しないと〜

転職してからはや2ヶ月、入場した時と比べて、だいぶ仕事が増えました。（喜ぶところかなぁ？）
最近は、サーバレスを中心に何件ものサービスを再構築しましたので、今回その一つのGyazoというサービスについて、お話しようを思います。

予備知識

なぜやったの？

  • 元々、社内Gyazoとして、AWSのEC２を立て、ストレージをS3にし、実際利用何年も利用されている
  • サーバの面倒をみないといけないので、そろそろ辛い感が表に出そう
  • 操作ミスで本番EC2インスタンスが削除された事故があったみたい
  • 業務改善とコスト低減の旗のもと、サーバレスアーキテクチャをどんどんやりたい
  • 新参者の自分には、このようなサービスのインパクトが丁度いい

どうやったの？

元々の設計は以下となります。

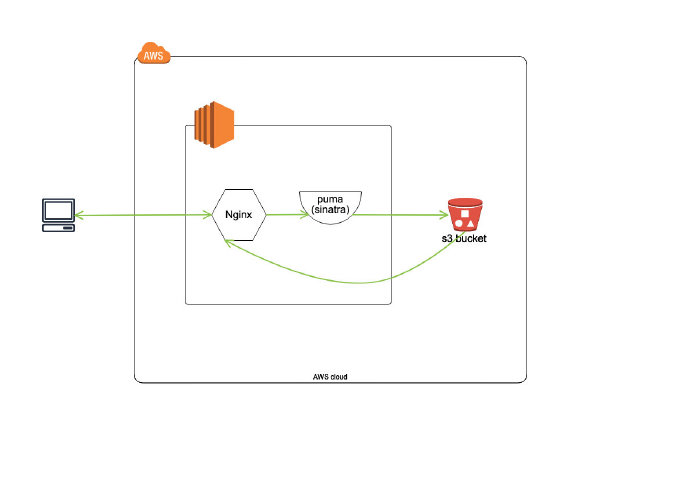

gyazo-sinatra
ご察知の通り、かなりシンプルの構造です。
rubyのsinatraをAPPサーバーにし、Nginxを先頭に構え、後ろはS3バケットをストレージ、シンプルだが有効なアーキテクチャです。
実際、何年も問題なく、利用されていた。

今回の設計はこうだ

gyazo-serverless

要件

  1. ユーザが指定カスタムドメインにアクセスすると、クライアントのダウンロードページと、機能説明ページを見える
  2. 1.のカスタムドメインに向けて、画像ファイルをPOSTすると、S3に保存され、アクセスできるURLが返される
  3. 2.で返されたURLにアクセスすると、画像が見える
  4. クライアントのコード改修をしない
  5. 社内しかアクセスできない
  6. リスポンスが許容範囲内にしておきたい、かつコストを抑える

よっしゃー、じゃ今から、それぞれをご説明いたします

Lambda関数

クライアントのコードをしたくないので、無理やりでも、BOUNDARY処理を行う！

key value
Runtime Ruby2.5
Handler app.gyazo_upload
ENV 下に掲載

rubyを使うので、gemファイルもアップしておこう〜

1
2
3
4
source "https://rubygems.org"

gem "httparty"
gem "aws-sdk-s3"

関心のlambda関数がキタァァァー

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
require 'json'
require 'aws-sdk-s3'
require 'base64'
require 'securerandom'

def gyazo_upload(event:, context:)
  body = event['body']
  if event['isBase64Encoded']
    # decode処理
    body = Base64.decode64(body)
    # boundary処理
    tbody = body.split(ENV['BOUNDARY'])
    sbody = tbody[2].to_s.split("\r\n\r\n")
    hbody = sbody[1].to_s.split("\r\n--")
    # randomのファイル名生成
    key = SecureRandom.urlsafe_base64
    # 保存パスを当日の日付に
    date_dir = Time.now.strftime("%y/%m/%d")
    # S3にアップする
    object = Aws::S3::Resource
             .new(region:ENV['REGION'])
             .bucket(ENV['BUCKET_NAME'])
             .put_object({ key: "#{date_dir}/#{key}.png", body: hbody[0] })
    # ユーザに返すURLを整形
    user_url = "https://" + ENV['DOMAIN'] + "/#{date_dir}/#{key}.png"
    p user_url
    {
      statusCode: 200,
      body: user_url
    }
  else
  # cloudwatch envent対応のための空振り処理
    mesbody = "exec by CloudWatch-Event."
    {
      statusCode: 200,
      body: mesbody
    }
    puts mesbody
  end
end

cloudwatch eventの空振り処理について、また後ほどお話しよう。

一応、ENVも貼っておきますー

1
2
3
4
5
6
7
8
9
10
#写真保存先バケット名
BUCKET_NAME = gyazo

#ユーザがアクセスしているドメイン名
DOMAIN = example.jp

#東京リージョン
REGION = ap-northeast-1

BOUNDARY = ご指定の文字

S3 bucket

社内しかアクセスできないということにしたいので、S3バケットのアクセスポリシーを弄ってみます！

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
{
　　"Version": "2012-10-17",
　　"Id": "S3PolicyId1",
　　"Statement": [
　　　　{
　　　　　　"Sid": "IPAllow",
　　　　　　"Effect": "Allow",
　　　　　　"Principal": "*",
　　　　　　"Action": "s3:GetObject",
　　　　　　"Resource": "arn:aws:s3:::gyazo/*", #bucket名
　　　　　　"Condition": {
　　　　　　　　"IpAddress": {
　　　　　　　　　"aws:SourceIp": [
　　　　　　　　　　　　"XXX.XXX.XXX.XXX" #このIPからしか見えない
　　　　　　　　　]
　　　　　　　　}
　　　　　　}
　　　　}
　　]
}

htmlページ

htmlページは割愛させてください。
社内gitlabのpages機能を使って、静的コンテンツをホスティングしています。

ALB & Route53

ここは今回の関心のところですね。
僕もずいぶん悩みました、なぜなら、元々のシステムでは、Nginxによるproxy_passで、URLを書き換えられることがあります。これによって、S3のendpointをユーザに隠し、ちょっとだけ短縮したURLを生成できた。
なので、後方互換性を保つため、Nginxの機能の代打も考えないといけない。
悩む末に、ALBのリスナールールを使うことになりました。

ルールは以下になります。
HTTP:80

1
2
3
4
5
IF
それ以外の場合はルーティングされないリクエスト
THEN
リダイレクト先https://#{host}:#{port}/#{path}?#{query}
ステータスコード:HTTP_301

HTTPS:443

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
IF
HTTP リクエストメソッドはGET
パスが/*/*/*
THEN
リダイレクト先#{protocol}://s3EndoPoint:#{port}/#{path}?#{query}
ステータスコード:HTTP_301

IF
HTTP リクエストメソッドはGET
THEN
リダイレクト先#{protocol}://downloadpage.html/?
ステータスコード:HTTP_301

IF
それ以外の場合はルーティングされないリクエスト
転送先 XXXXX(ターゲットグループ。そこからlambda関数に)

この３つのルールが実現できる機能を説明すると、

  1. HTTPのリクエストが来たら、HTTPSにリダイレクト
  2. GETのリクエスト＋パスが/* /* /*の形だったら、S3が格納している指定オブジェクトを表示
  3. GETのリクエストが来たら、静的コンテンツをホスティングされているWEBページを表示
  4. 上記以外の場合、lambda関数に引き渡す

CloudWatch

ここはちょっとしたおまけですね。
実際にテストすると、しょっちゅうURLが返るまで時間かかると時がありました。
試行錯誤後、cloudwatch eventを設定し、3分1回指定のlambda関数を起動されることによって、常にlambda関数のアクティブ状態を確保できた。まぁ、ちょっとコストかかるが、これくらいならいいじゃないかなぁ〜
もちろん、lambda関数の方の空振り処理はこれのためです。

成果物

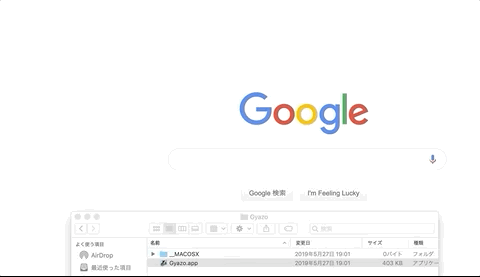

gyazo

これで、ぱっとできる超簡単なスクショ共有サービス（ノーメンテ）バージョンが完成だ！
それでは、この辺に終わりにしましょうか。
お疲れ様でした〜
